Đối với các ngành công nghiệp như đóng tàu và sản xuất thép, việc đạt được sự cân bằng tối ưu cho các trục truyền động hạng nặng là một nhiệm vụ quan trọng. Máy cân bằng trục nằm ngang này được chế tạo để cân bằng chính xác các trục truyền động cỡ lớn, đồng thời có khả năng thích ứng linh hoạt với nhiều kiểu kết nối khác nhau nhờ các bộ gá lắp có thể thay thế.
Nội dung
Tổng quan

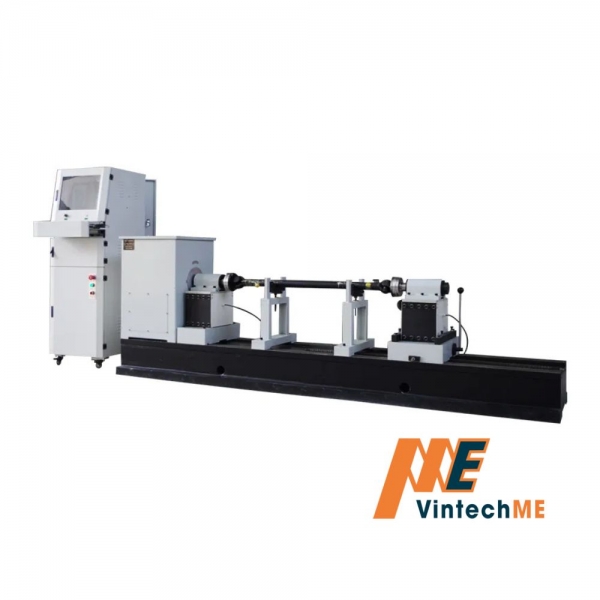

Đối với các ngành công nghiệp như đóng tàu và sản xuất thép, việc đạt được độ cân bằng tối ưu cho các trục truyền động hạng nặng là một nhiệm vụ quan trọng. Máy cân bằng trục nằm ngang này được thiết kế để cân bằng chính xác các trục truyền động cỡ lớn và có khả năng thích ứng linh hoạt với nhiều kiểu kết nối khác nhau nhờ các bộ gá lắp có thể thay thế. Hệ thống này đáp ứng đa dạng các ứng dụng, dù được vận hành ở cấu hình gối đỡ cứng hay gối đỡ mềm. Đối với những dự án đòi hỏi khắt khe hơn, các phiên bản tùy chỉnh có thể xử lý các trục truyền động với trọng lượng lên tới 3 tấn. Chiều dài của máy cân bằng cùng các bộ gá lắp cũng có thể được điều chỉnh để đáp ứng những yêu cầu cân bằng cụ thể, đảm bảo độ tin cậy trong nhiều lĩnh vực khác nhau.
Đặc điểm và thông số
- Model: YDW-2000A
- Trọng lượng trục tối đa (kg): 2000
- Phương pháp cân bằng: Cân bằng hai mặt (trên một mặt phẳng)
- Kết cấu đỡ: Gối đỡ cứng
- Chiều dài chi tiết tối đa: 3500mm
- Chiều dài thân máy: 5300mm
- Tốc độ cân bằng: 800-1000 vòng/phút
- Độ mất cân bằng dư tối thiểu: ≤20gmm/kg
- Tỷ lệ giảm mất cân bằng: ≥85%
- Công suất động cơ: 11kW
.png)

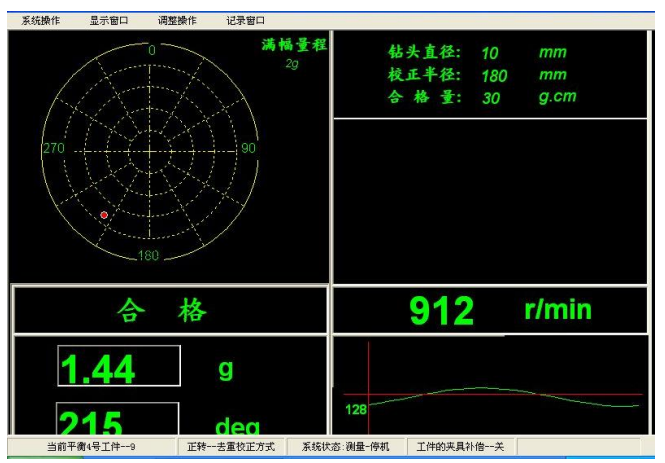

Hệ thống đo lường
- Máy tính điều khiển công nghiệp, màn hình LCD 19 inch, nền tảng hệ điều hành Windows.
- Các máy cân bằng đứng có tải trọng dưới 200 kg được trang bị hệ thống đo cân bằng đa năng do công ty tự phát triển. Phần mềm này tích hợp đầy đủ các tính năng của các phần mềm máy cân bằng phổ biến tại Trung Quốc; giao diện sử dụng tiếng Trung với các hướng dẫn chi tiết từng bước; đồng thời hỗ trợ chức năng theo dõi góc đối với các máy cân bằng đứng cỡ lớn.
- Hiệu suất hệ thống đo lường mạnh mẽ: cho phép hiệu chuẩn mọi loại phôi, dải tốc độ đo rộng (bắt đầu từ 80 vòng/phút), đo theo các dải tốc độ, hiển thị ổn định biên độ và pha mất cân bằng, tỷ lệ loại bỏ nhiễu cao và độ nhạy lớn.
Phần mềm tích hợp công cụ tính toán độ mất cân bằng cho phép; người vận hành chỉ cần nhập cấp độ chính xác về độ rung, khối lượng, tốc độ làm việc và bán kính của phôi để tính toán độ mất cân bằng dư cho phép.
Phần mềm được phát triển hoàn toàn nội bộ, cho phép tùy chỉnh hoặc bổ sung tính năng theo yêu cầu của khách hàng.
Kết cấu cơ khí và hệ thống điều khiển
- Thiết bị sử dụng đế đúc, giá đỡ đứng, bệ trục chính và bệ đỡ có độ cứng vững và độ ổn định cao. Khả năng chịu quá tải của thiết bị đạt mức 20%. Trục chính được chế tạo từ thép kết cấu carbon mác 45#; sau khi rèn, tôi cứng và mài chính xác, độ đảo hướng trục và hướng kính đều nằm trong phạm vi 0,01 mm. Trục chính có kết cấu chắc chắn, cho phép đo chính xác ngay cả khi độ mất cân bằng của phôi vượt quá 30.000 g·cm.
- Hệ thống truyền động sử dụng dây đai đa rãnh (multi-wedge belt), vận hành êm ái, tin cậy và ít ảnh hưởng đến kết quả đo cân bằng.
- Trục chính được trang bị vòng chia độ quay đồng bộ, thuận tiện cho việc xác định góc mất cân bằng. Trục chính có kết cấu rỗng, đầu dưới có thể kết nối với xi-lanh quay; phôi được kẹp chặt nhanh chóng thông qua thanh kéo và mâm cặp khí nén (hoặc đồ gá khí nén).
- Thiết bị có chất lượng tin cậy và sử dụng hệ thống điều khiển tốc độ biến tần. Chế độ khởi động và dừng mềm của động cơ giúp giảm thiểu tác động lên thiết bị, qua đó kéo dài tuổi thọ sử dụng. Thiết bị có thể vận hành liên tục, đồng thời công tác bảo trì cũng đơn giản và thuận tiện.
Ứng dụng
Lý tưởng cho việc sản xuất trục truyền động dùng trong ô tô, tàu thuyền và thiết bị công nghiệp hạng nặng.
Tiêu chuẩn
- ISO 11342:1998 Mechanical Vibration — Methods and Criteria for the Mechanical Balancing of Flexible Rotors
- ASTM D999 Standard Test Methods for Vibration Testing of Shipping Containers
- ASTM E1012-2014 Standard Practice for Verification of Performance of Horizontal Shaft Rotating Balancing Machines
- GB/T 9239.1-2006 Mechanical Vibration - Balance Quality Requirements for Rotors in a Constant (Rigid) State - Part 1: Specification and Verification of Balance Tolerances
- GB/T 11348-2008 Mechanical vibration - Methods and Criteria for the Mechanical Balancing of Flexible Rotors
