Được sử dụng rộng rãi trong sản xuất các linh kiện như cánh quạt, cánh quạt thông gió, bánh đà ô tô, bộ ly hợp, đĩa phanh, tang trống phanh và khớp nối thủy lực.
Nội dung
Tổng quan
Đảm bảo cân bằng động thích hợp rất quan trọng đối với nhiều bộ phận quay và máy cân bằng động thẳng đứng này vượt trội trong việc cân bằng một mặt phẳng cho các bộ phận dạng đĩa. Với thiết lập linh hoạt, nó phù hợp với nhiều loại phôi gia công chỉ bằng cách thay đổi đồ gá lắp. Xử lý dữ liệu thời gian thực được hỗ trợ bởi máy tính điều khiển công nghiệp, cung cấp phản hồi tức thì về giá trị mất cân bằng, góc pha và tốc độ quay. Hệ thống cân bằng động được tích hợp vào tủ điều khiển công nghiệp, hoạt động liền mạch với các thành phần cơ khí. Để tăng tính linh hoạt, máy cân bằng thẳng đứng có thể được tùy chỉnh với đồ gá đa năng hoặc chuyên dụng, cũng như các phụ kiện tùy chọn như máy khoan bên, máy khoan dọc và hệ thống thu gom bụi để đáp ứng các nhu cầu cân bằng cụ thể.
Đặc điểm và thông số

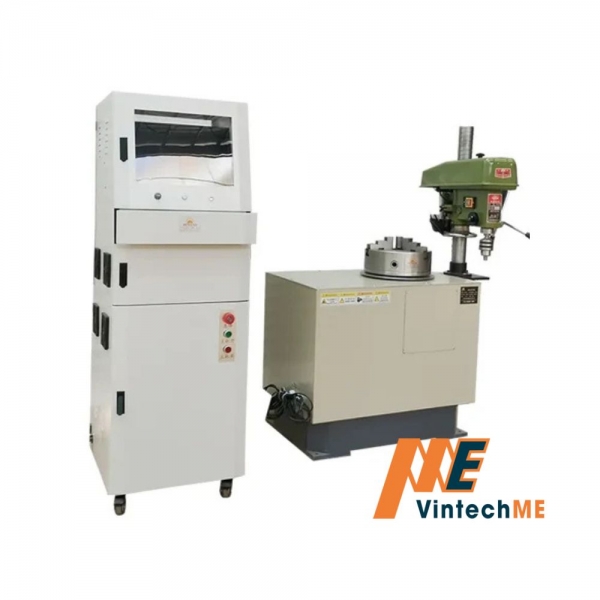

Model: YLD-5A
- Phạm vi khối lượng chi tiết (kg): 0,1 - 5
- Đường kính lớn nhất của chi tiết (mm): Φ500
- Tốc độ cân bằng (vòng/phút): 300 - 1500
- Độ mất cân bằng dư (g.mm/kg): ≤ 3
- Tỷ lệ giảm độ mất cân bằng (%): ≥ 90
- Công suất động cơ (kW): 1,1
- Phương pháp điều chỉnh tốc độ: Điều chỉnh tốc độ bằng biến tần
- 01 bộ máy khoan (tùy chọn)
- Đồ gá kết nối (tùy chọn)
.png)
Hệ thống đo lường
- Máy tính điều khiển công nghiệp, màn hình LCD 19 inch, nền tảng hệ điều hành Windows.
- Các máy cân bằng đứng có tải trọng dưới 200 kg được trang bị hệ thống đo cân bằng đa năng do công ty tự phát triển. Phần mềm này tích hợp đầy đủ các tính năng của các phần mềm máy cân bằng phổ biến tại Trung Quốc; giao diện sử dụng tiếng Trung với các hướng dẫn chi tiết từng bước; đồng thời hỗ trợ chức năng theo dõi góc đối với các máy cân bằng đứng cỡ lớn.
- Hiệu suất hệ thống đo lường mạnh mẽ: cho phép hiệu chuẩn mọi loại phôi, dải tốc độ đo rộng (bắt đầu từ 80 vòng/phút), đo theo các dải tốc độ, hiển thị ổn định biên độ và pha mất cân bằng, tỷ lệ loại bỏ nhiễu cao và độ nhạy lớn.
Phần mềm tích hợp công cụ tính toán độ mất cân bằng cho phép; người vận hành chỉ cần nhập cấp độ chính xác về độ rung, khối lượng, tốc độ làm việc và bán kính của phôi để tính toán độ mất cân bằng dư cho phép.
Phần mềm được phát triển hoàn toàn nội bộ, cho phép tùy chỉnh hoặc bổ sung tính năng theo yêu cầu của khách hàng.
Kết cấu cơ khí và hệ thống điều khiển
- Thiết bị sử dụng đế đúc, giá đỡ đứng, bệ trục chính và bệ đỡ có độ cứng vững và độ ổn định cao. Khả năng chịu quá tải của thiết bị đạt mức 20%. Trục chính được chế tạo từ thép kết cấu carbon mác 45#; sau khi rèn, tôi cứng và mài chính xác, độ đảo hướng trục và hướng kính đều nằm trong phạm vi 0,01 mm. Trục chính có kết cấu chắc chắn, cho phép đo chính xác ngay cả khi độ mất cân bằng của phôi vượt quá 30.000 g·cm.
- Hệ thống truyền động sử dụng dây đai đa rãnh (multi-wedge belt), vận hành êm ái, tin cậy và ít ảnh hưởng đến kết quả đo cân bằng.
- Trục chính được trang bị vòng chia độ quay đồng bộ, thuận tiện cho việc xác định góc mất cân bằng. Trục chính có kết cấu rỗng, đầu dưới có thể kết nối với xi-lanh quay; phôi được kẹp chặt nhanh chóng thông qua thanh kéo và mâm cặp khí nén (hoặc đồ gá khí nén).
- Thiết bị có chất lượng tin cậy và sử dụng hệ thống điều khiển tốc độ biến tần. Chế độ khởi động và dừng mềm của động cơ giúp giảm thiểu tác động lên thiết bị, qua đó kéo dài tuổi thọ sử dụng. Thiết bị có thể vận hành liên tục, đồng thời công tác bảo trì cũng đơn giản và thuận tiện.
Ứng dụng
Được sử dụng rộng rãi trong sản xuất các linh kiện như cánh quạt, cánh quạt thông gió, bánh đà ô tô, bộ ly hợp, đĩa phanh, tang trống phanh và khớp nối thủy lực.
Tiêu chuẩn
ISO 19499:2007 Rung động cơ học – Cân bằng – Hướng dẫn về việc sử dụng và áp dụng các tiêu chuẩn cân bằng
ISO 1940-1:2003 Rung động cơ học – Yêu cầu chất lượng cân bằng của rôto cứng – Phần 1: Xác định độ mất cân bằng dư cho phép
