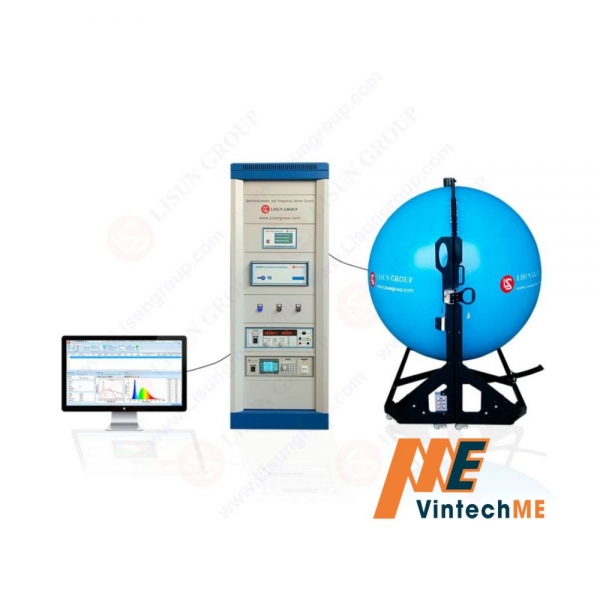

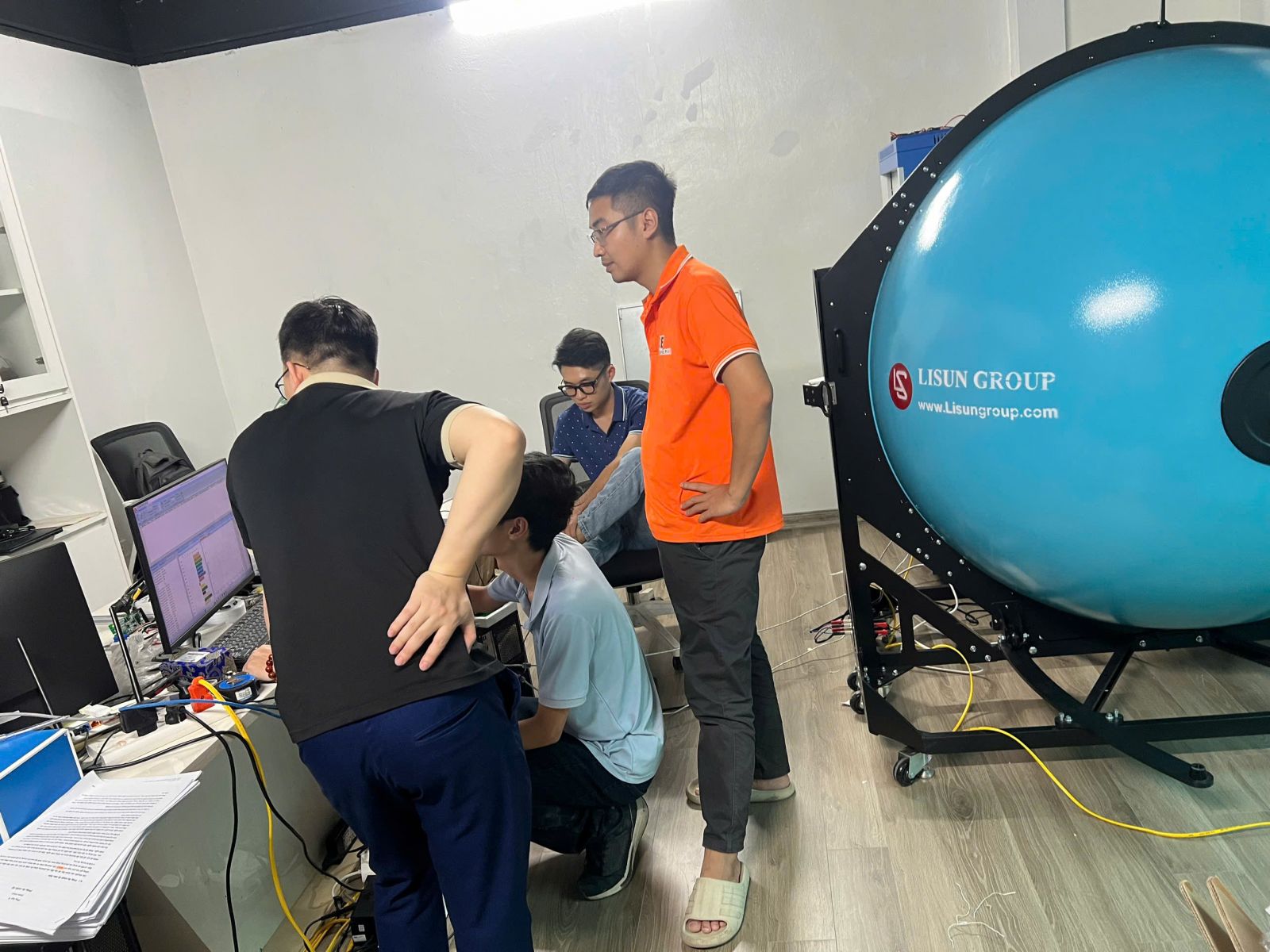

Hệ thống đo quang thông và quang phổ bằng quả cầu tích phân LPCE-2 Integrating Sphere Spectroradiometer LED Testing System được sử dụng để đo các LED đơn lẻ và các sản phẩm chiếu sáng LED. Chất lượng LED được đánh giá thông qua các thông số quang học, màu sắc và điện.
Nội dung
Hệ thống đo quang phổ và quang thông LED LPCE-2
Giới thiệu
LPCE-2 là hệ thống đo quang phổ kết hợp quả cầu tích phân dùng để đo các thông số quang học, màu sắc và điện của LED đơn lẻ, đèn LED và bộ đèn LED hoàn chỉnh. Hệ thống đáp ứng các tiêu chuẩn CIE, IES, ANSI và EU dành cho thử nghiệm sản phẩm chiếu sáng LED.
Tiêu chuẩn áp dụng
-
CIE 177 – Đánh giá khả năng hoàn màu của nguồn sáng LED trắng.
-
CIE 84 – Đo quang thông.
-
CIE 13.3 – Phương pháp đo và đánh giá chỉ số hoàn màu.
-
IES LM-79-19 / LM-79-24 – Đo các thông số quang học và điện của sản phẩm SSL.
-
IESNA LM-63-2 – Định dạng dữ liệu quang học.
-
IES LM-80 – Đánh giá suy giảm quang thông LED.
-
ANSI C78.377 – Tiêu chuẩn tọa độ màu của sản phẩm LED.
-
EU 2019/2015 – Quy định nhãn năng lượng
Thông số kỹ thuật
Thông số màu sắc
-
Tọa độ màu (Chromaticity Coordinates)
-
Nhiệt độ màu tương quan (CCT)
-
Tỷ lệ màu (Color Ratio)
-
Bước sóng đỉnh (Peak Wavelength)
-
Độ rộng phổ nửa đỉnh (Half Bandwidth)
-
Bước sóng trội (Dominant Wavelength)
-
Độ tinh khiết màu (Color Purity)
-
Chỉ số hoàn màu (CRI)
-
Chỉ số chất lượng màu (CQS)
-
TM-30-24 (Rf, Rg)
-
Phân tích phổ ánh sáng
Thông số quang học
-
Quang thông (Luminous Flux)
-
Hiệu suất phát quang (Luminous Efficiency)
-
Công suất bức xạ (Radiant Power)
-
Hiệu suất WPE
-
Hiệu suất lượng tử ngoài (EQE)
-
Chỉ số hiệu quả năng lượng (EEI)
-
Phân hạng hiệu suất năng lượng
-
Pupil Flux
-
Pupil Flux Efficiency
-
Pupil Factor
-
Circadian Flux
-
PAR và PPF cho đèn trồng cây
Thông số điện
-
Điện áp
-
Dòng điện
-
Công suất
-
Hệ số công suất (Power Factor)
-
Hệ số lệch pha (Displacement Factor)
-
Phân tích sóng hài (tùy chọn)
Thử nghiệm lão hóa LM-80
-
Quang thông theo thời gian
-
Nhiệt độ màu theo thời gian
-
CRI theo thời gian
-
Công suất theo thời gian
-
PF theo thời gian
-
Dòng điện theo thời gian
-
Hiệu suất phát quang theo thời gian
Tùy chọn mở rộng
Kết hợp với quả cầu tích phân ổn nhiệt IS-1.5MT và bộ đo nhiệt độ đa kênh TMP-8 để đáp ứng đầy đủ yêu cầu của tiêu chuẩn IES LM-82.
LPCE-2 (LMS-9000C)
Đối tượng sử dụng
-
Nhà sản xuất LED quy mô vừa và nhỏ.
-
Phòng thí nghiệm kiểm tra thông thường.
Cấu hình hệ thống
-
Máy quang phổ CCD LMS-9000C.
-
Cáp quang CFO-1.5M.
-
Đồng hồ công suất LS2050B / LS2050C / LS2012.
-
Nguồn DC Series.
-
Nguồn AC lập trình LSP-500VARC hoặc LSP-500VARC-Pst.
-

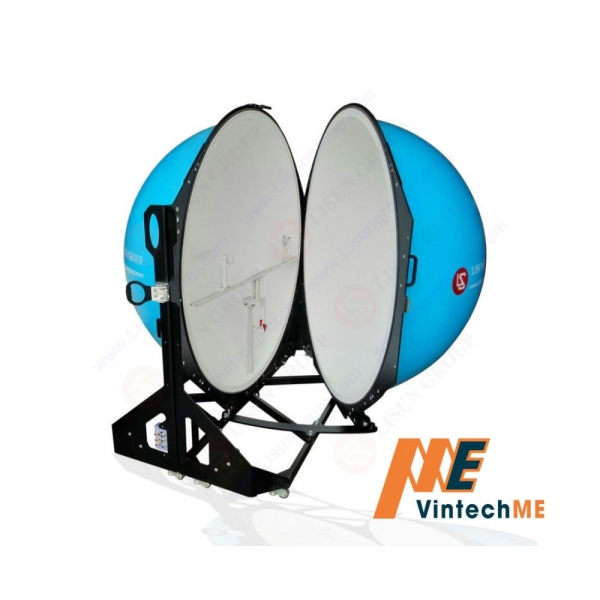

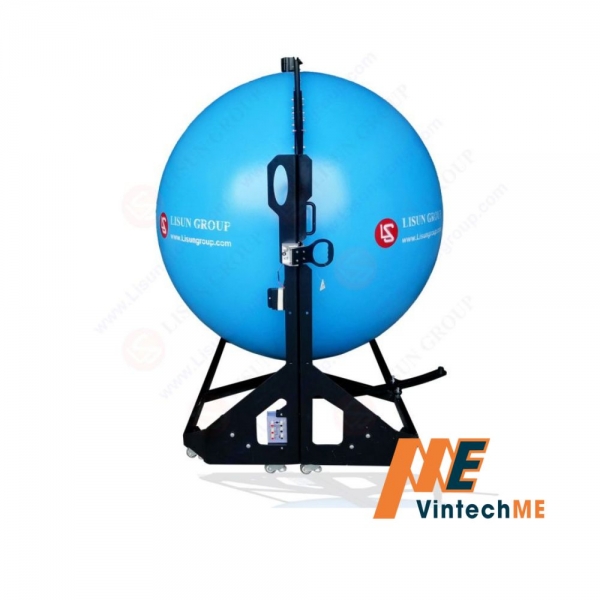

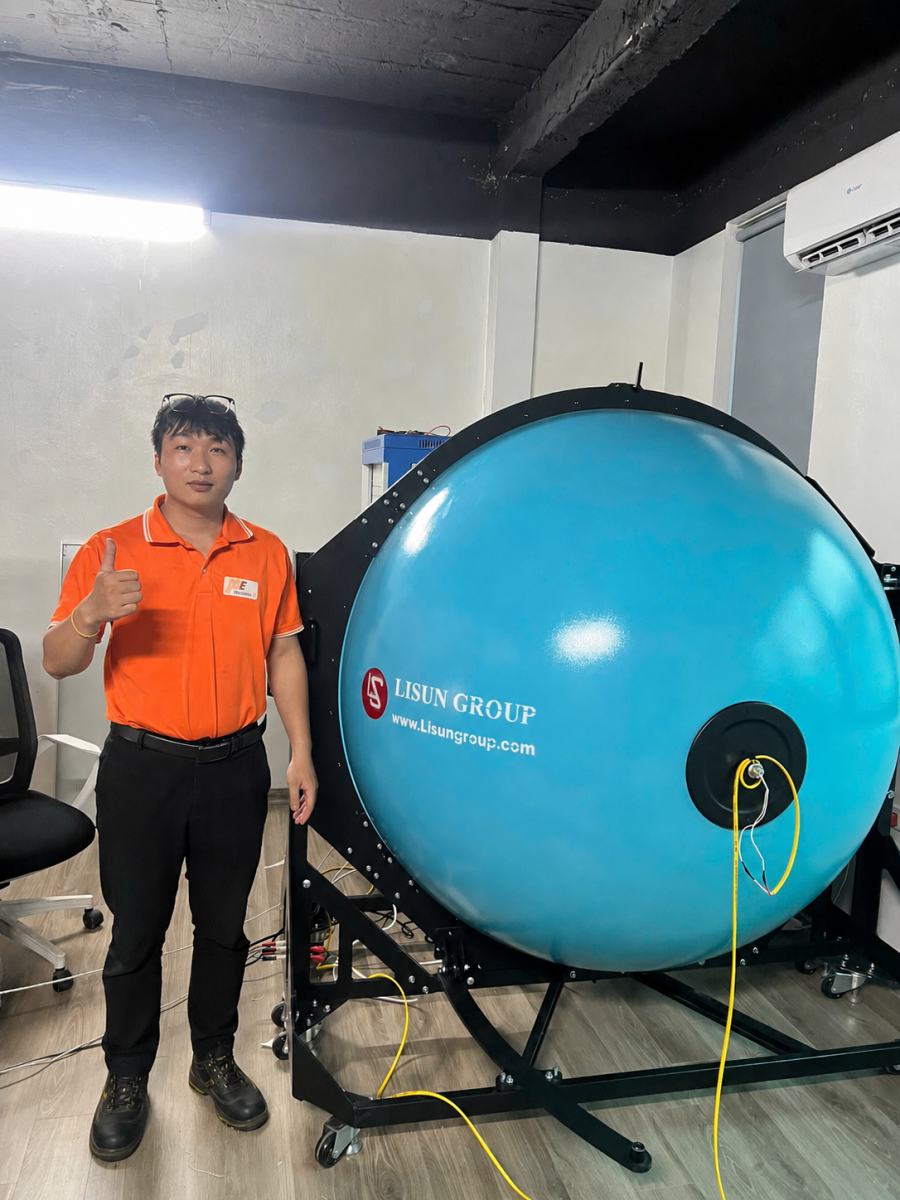

Quả cầu tích phân IS-1.5MA và IS-0.3M.
-
Đèn chuẩn SLS-50W và SLS-10W.
-
Tủ rack CASE-19IN.
Thông số kỹ thuật
-
Độ chính xác bước sóng: ±0.3nm.
-
Độ lặp lại bước sóng: ±0.1nm.
-
Bước lấy mẫu: ±0.1nm.
-
Sai số tọa độ màu (Δx, Δy): ±0.002.
-
Dải nhiệt độ màu: 1500K ~ 100000K.
-
Sai số CCT: ±0.3%.
-
Sai số CRI: ±(0.3%rd ±0.3).
-
Dải quang thông: 0.01 ~ 200000 lm.
-
Độ tuyến tính quang học: ±0.5%.
-
Ánh sáng lạc: <0.015% tại 600nm và <0.03% tại 435nm.
-
Thời gian tích hợp: 0.1 ~ 10000ms.
-
Đo nhiệt độ trong và ngoài quả cầu tích phân.
-
Có đèn phụ trợ và chức năng hiệu chỉnh hệ số tự hấp thụ.
-
Kết nối USB với máy tính.
-
Hỗ trợ Windows 7/8/10/11.
-
Xuất báo cáo LM-79 dạng PDF.
-
Xuất báo cáo LM-80 dạng Excel hoặc PDF.
Phiên bản theo bước sóng
-
LMS-9000C: 350 ~ 800nm.
-
LMS-9000CUV-VIS: 200 ~ 800nm.
-
LMS-9000CVIS-NIR: 350 ~ 1050nm.
LPCE-2 (LMS-9500C)
Đối tượng sử dụng
-
Nhà sản xuất LED quy mô lớn.
-
Phòng thử nghiệm độc lập.
-
Trung tâm hiệu chuẩn và chứng nhận.
Cấu hình hệ thống
-
Máy quang phổ CCD cấp nghiên cứu LMS-9500C.
-
Cáp quang CFO-1.5M.
-
Đồng hồ công suất LS2050C.
-
Nguồn DC Series.
-
Nguồn AC lập trình LSP-500VARC hoặc LSP-500VARC-Pst.
-
Quả cầu tích phân IS-1.5MA và IS-0.3M.
-
Đèn chuẩn SLS-50W và SLS-10W.
-
Tủ rack CASE-19IN.
Thông số kỹ thuật
-
Detector CCD Hamamatsu làm mát nhiệt điện (TE-cooled).
-
Nhiệt độ detector: -10°C ±0.05°C.
-
Độ chính xác bước sóng: ±0.2nm.
-
Độ phân giải: ±0.1nm.
-
Bước lấy mẫu: ±0.1nm.
-
Sai số tọa độ màu (Δx, Δy): ±0.0015.
-
Dải nhiệt độ màu: 1500K ~ 100000K.
-
Sai số CCT: ±0.2%.
-
Sai số CRI: ±(0.3%rd ±0.3).
-
Độ tuyến tính quang học: ±0.2%.
-
Ánh sáng lạc: <0.015% tại 600nm và <0.03% tại 435nm.
-
Thời gian tích hợp: 0.1ms ~ 60s.
-
Đo nhiệt độ trong và ngoài quả cầu tích phân.
-
Có đèn phụ trợ và chức năng hiệu chỉnh hệ số tự hấp thụ.
-
Kết nối USB với máy tính.
-
Hỗ trợ Windows 7/8/10/11.
-
Xuất báo cáo LM-79 dạng PDF.
-
Xuất báo cáo LM-80 dạng Excel hoặc PDF.
Phiên bản theo bước sóng
-
LMS-9500C: 350 ~ 800nm.
-
LMS-9500CUV-VIS: 200 ~ 800nm.
-
LMS-9500CVIS-NIR: 350 ~ 1050nm.
