Tháng 6 vừa qua, đội ngũ kỹ sư VintechME đã trực tiếp hỗ trợ một khách hàng kiểm tra và sửa chữa tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik model C7-270/15 gặp hiện tượng giảm nhiệt rất chậm. Sau quá trình kiểm tra tại hiện trường (On-site), nguyên nhân gốc (Root Cause) đã được xác định là thiếu môi chất lạnh trong hệ thống lạnh. Bài viết dưới đây chia sẻ chi tiết quá trình phân tích, chẩn đoán và khắc phục sự cố này.
Nội dung
Tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik là một trong những dòng thiết bị thử nghiệm môi trường được sử dụng rộng rãi trong các ngành ô tô, điện tử, bán dẫn, hàng không vũ trụ, quốc phòng và thiết bị y tế. Với khả năng kiểm soát nhiệt độ và độ ẩm có độ chính xác cao, thiết bị giúp doanh nghiệp đánh giá độ bền, độ tin cậy và tuổi thọ của sản phẩm theo các tiêu chuẩn quốc tế.
Tuy nhiên, sau nhiều năm vận hành hoặc nếu không được bảo trì định kỳ, tủ thử nghiệm Weiss Technik vẫn có thể gặp các sự cố liên quan đến hệ thống lạnh, trong đó phổ biến nhất là thiếu môi chất lạnh (Gas lạnh). Lỗi này làm suy giảm công suất làm lạnh, khiến thiết bị không đạt tốc độ thay đổi nhiệt độ theo thông số kỹ thuật, ảnh hưởng trực tiếp đến kết quả thử nghiệm.
Mới đây, đội ngũ kỹ sư VintechME đã trực tiếp hỗ trợ một khách hàng kiểm tra và sửa chữa tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik model C7-270/15 gặp hiện tượng giảm nhiệt rất chậm. Sau quá trình kiểm tra tại hiện trường (On-site), nguyên nhân gốc (Root Cause) đã được xác định là thiếu môi chất lạnh trong hệ thống lạnh. Bài viết dưới đây chia sẻ chi tiết quá trình phân tích, chẩn đoán và khắc phục sự cố này.

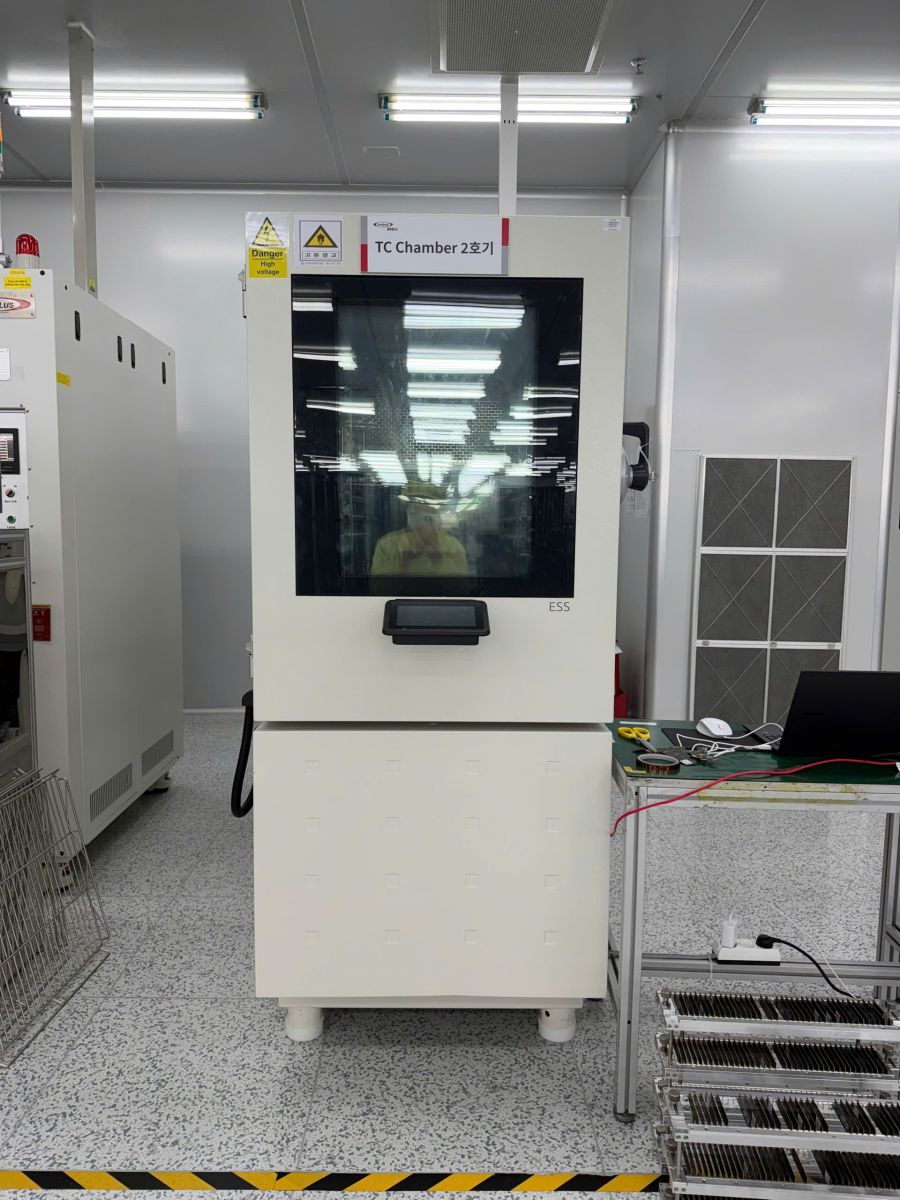

Khách hàng đang sử dụng tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik C7-270/15 với thông số kỹ thuật:
Tốc độ giảm nhiệt thiết kế: 15°C/phút
Chương trình thử nghiệm:
Giữ nhiệt tại 85°C
Sau đó giảm xuống -45°C
Theo lý thuyết:
Chênh lệch nhiệt độ là 130°C
Với tốc độ làm lạnh 15°C/phút, thời gian cần thiết để đạt -45°C chỉ khoảng 8,7 phút.
Tuy nhiên, trong quá trình vận hành thực tế:
Sau 10 phút, nhiệt độ trong tủ chỉ giảm xuống khoảng 20°C.
Thiết bị không đạt tốc độ giảm nhiệt theo thông số của nhà sản xuất.
Đường nhiệt độ thực tế luôn nằm cao hơn đáng kể so với đường nhiệt độ cài đặt (Setpoint).
Sự cố này khiến thời gian thử nghiệm kéo dài, ảnh hưởng đến các bài thử nghiệm chu kỳ nhiệt (Temperature Cycling Test), thử nghiệm độ bền môi trường và đánh giá độ tin cậy của sản phẩm.
Sau khi tiếp nhận yêu cầu hỗ trợ, đội ngũ kỹ sư VintechME đã tiến hành kiểm tra thiết bị theo quy trình tiêu chuẩn nhằm xác định chính xác nguyên nhân gây lỗi.

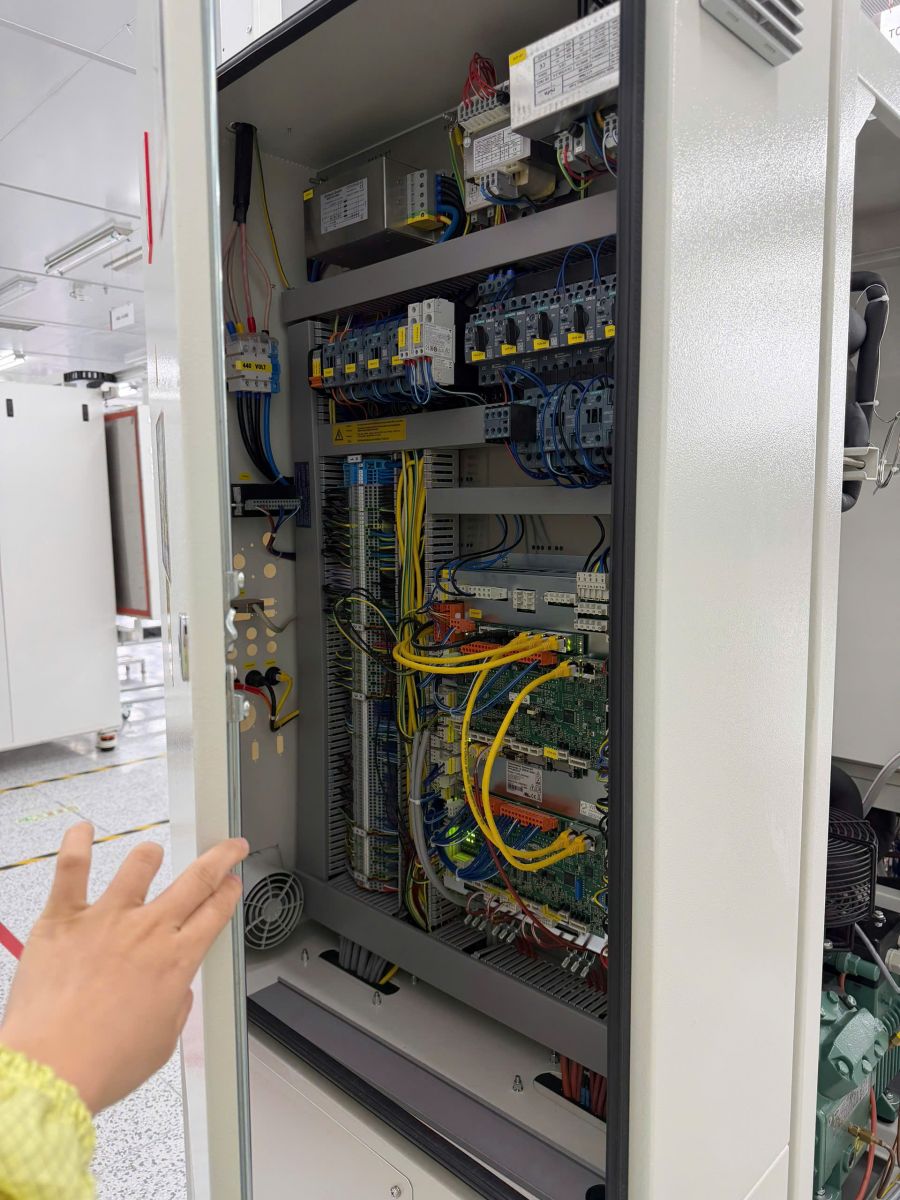

Đầu tiên, kỹ sư kiểm tra toàn bộ lịch sử cảnh báo của thiết bị.
Kết quả:
Không có lỗi từ bộ điều khiển.
Không xuất hiện cảnh báo áp suất cao hoặc áp suất thấp.
Không có lỗi cảm biến nhiệt độ.
Chương trình thử nghiệm được thực thi bình thường.
Điều này cho thấy hệ thống điều khiển không phải là nguyên nhân gây ra hiện tượng giảm nhiệt chậm.
Tiếp theo, kỹ sư tiến hành chạy thử chương trình tăng nhiệt.
Kết quả:
Tốc độ gia nhiệt đạt đúng thông số thiết kế.
Nhiệt độ tăng ổn định.
Không có hiện tượng dao động hoặc quá nhiệt.
Qua đó có thể loại trừ các nguyên nhân như:
Điện trở gia nhiệt (Heater).
SSR điều khiển gia nhiệt.
Bộ điều khiển PID.
Chương trình vận hành.
Điều này chứng minh hệ thống gia nhiệt vẫn hoạt động hoàn toàn bình thường.

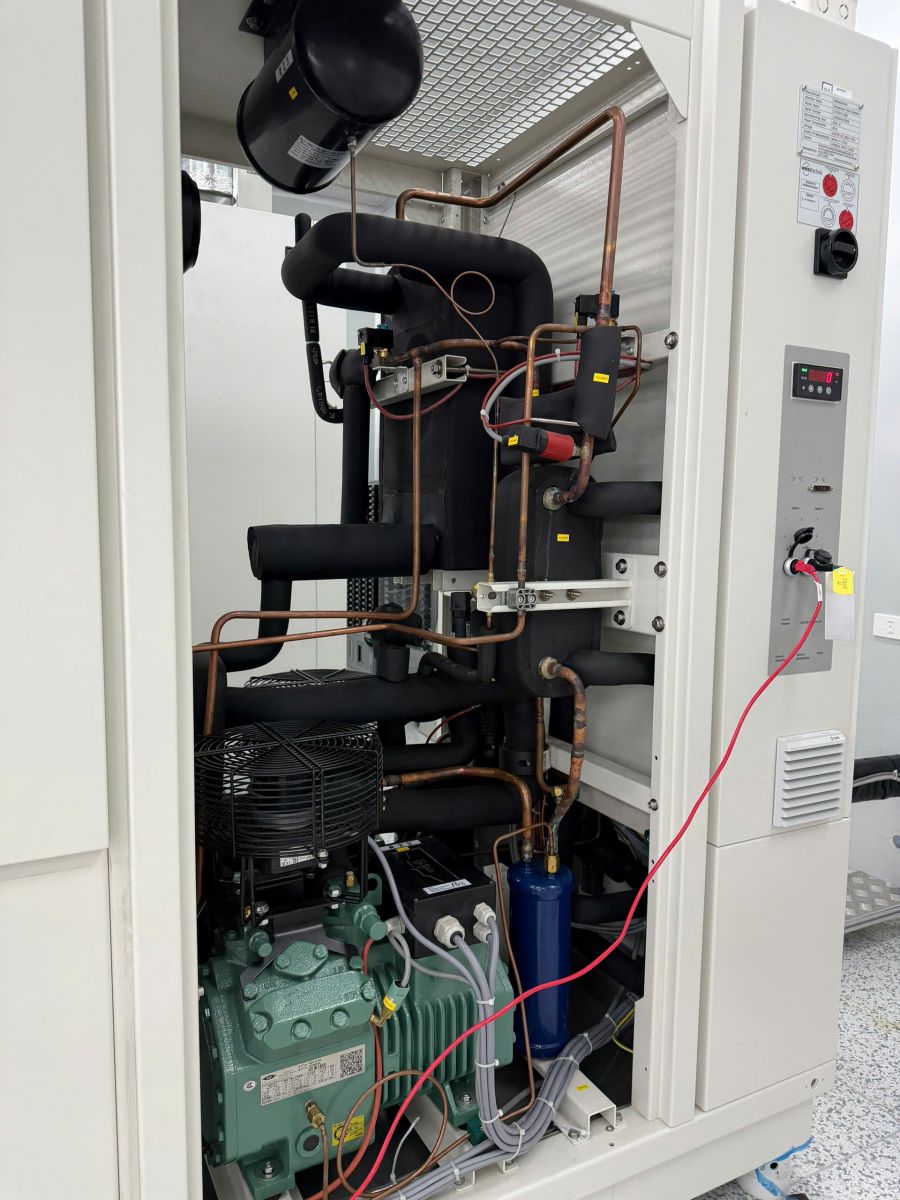

Do lỗi chỉ xuất hiện khi giảm nhiệt, toàn bộ hệ thống lạnh được kiểm tra chi tiết.
Các hạng mục kiểm tra bao gồm:
Áp suất hút của máy nén.
Áp suất đẩy.
Nhiệt độ đường hút.
Nhiệt độ đường đẩy.
Dòng điện máy nén.
Tình trạng hoạt động của quạt giải nhiệt.
Hoạt động của dàn ngưng và dàn bay hơi.
Sau khi đo kiểm, kỹ sư nhận thấy:
Áp suất hút thấp hơn giá trị tiêu chuẩn.
Hiệu suất làm lạnh giảm rõ rệt.
Máy nén vẫn hoạt động liên tục nhưng khả năng làm lạnh rất kém.
Thời gian giảm nhiệt kéo dài hơn nhiều so với thiết kế.
Đây là những dấu hiệu điển hình của hiện tượng thiếu môi chất lạnh (Refrigerant Shortage).
Sau khi tổng hợp toàn bộ kết quả đo kiểm tại hiện trường, VintechME xác định nguyên nhân gốc của sự cố là:
Hệ thống lạnh của tủ thử nghiệm Weiss Technik bị thiếu môi chất lạnh, dẫn đến công suất làm lạnh suy giảm và không thể đạt tốc độ giảm nhiệt theo thiết kế.
Mặc dù máy nén vẫn hoạt động bình thường nhưng lượng môi chất lưu thông trong hệ thống không đủ để hấp thụ và vận chuyển nhiệt từ khoang thử nghiệm ra môi trường bên ngoài.
Đây là nguyên nhân phổ biến trên các tủ thử nghiệm môi trường Weiss Technik đã vận hành trong thời gian dài hoặc bị rò rỉ môi chất lạnh tại các đầu nối, mối hàn hoặc van dịch vụ.
Hệ thống lạnh của tủ thử nghiệm Weiss Technik hoạt động theo chu trình nén hơi.
Trong chu trình này, môi chất lạnh đóng vai trò hấp thụ nhiệt tại dàn bay hơi và giải nhiệt tại dàn ngưng.
Khi lượng gas trong hệ thống bị thiếu:
Lưu lượng môi chất tuần hoàn giảm.
Khả năng hấp thụ nhiệt của dàn bay hơi suy giảm.
Hiệu suất trao đổi nhiệt giảm.
Công suất làm lạnh giảm đáng kể.
Máy nén phải hoạt động liên tục trong thời gian dài.
Nhiệt độ trong tủ giảm rất chậm.
Nếu tiếp tục vận hành trong tình trạng này sẽ dẫn đến:
Chu kỳ thử nghiệm kéo dài.
Không đạt tốc độ thay đổi nhiệt độ theo thiết kế.
Tăng điện năng tiêu thụ.
Làm giảm tuổi thọ máy nén.
Có nguy cơ hỏng các linh kiện của hệ thống lạnh.
Sau khi xác định chính xác nguyên nhân, đội ngũ kỹ sư VintechME đã thực hiện quy trình sửa chữa theo đúng tiêu chuẩn kỹ thuật.

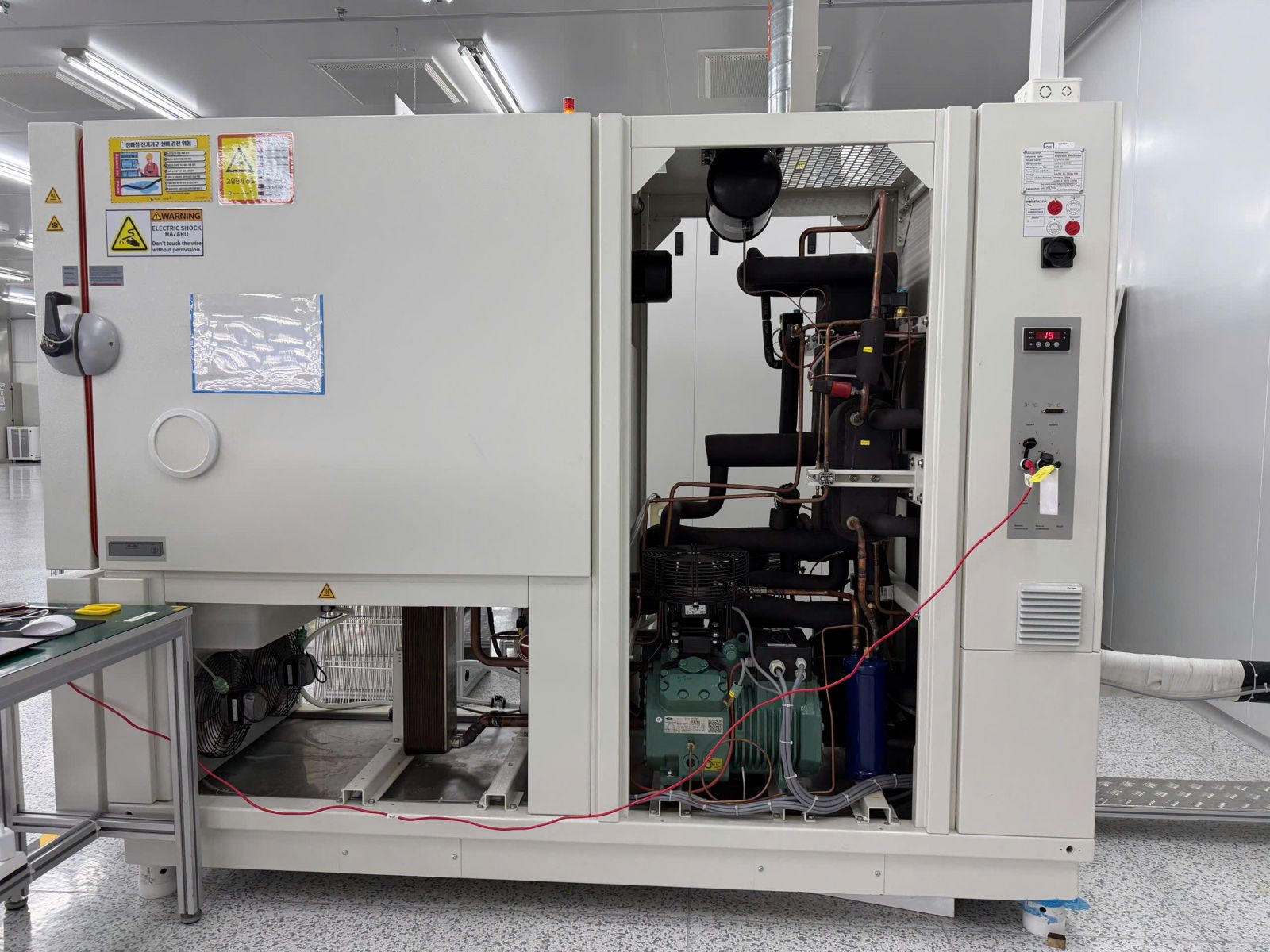

Toàn bộ hệ thống lạnh được kiểm tra nhằm xác định nguyên nhân gây thất thoát môi chất lạnh.
Các vị trí được kiểm tra bao gồm:
Đầu nối đường ống.
Van dịch vụ.
Mối hàn.
Dàn ngưng.
Dàn bay hơi.
Nếu phát hiện điểm rò rỉ sẽ tiến hành xử lý triệt để trước khi nạp gas mới.
Sau khi đảm bảo hệ thống kín hoàn toàn, kỹ sư tiến hành hút chân không nhằm:
Loại bỏ không khí.
Loại bỏ hơi ẩm.
Đảm bảo môi trường sạch bên trong hệ thống lạnh.
Tăng hiệu quả làm lạnh sau khi nạp gas.
VintechME sử dụng đúng loại môi chất lạnh theo khuyến cáo của Weiss Technik và nạp đúng khối lượng quy định của nhà sản xuất.
Việc nạp đúng chủng loại và đúng lượng gas giúp hệ thống đạt hiệu suất làm lạnh tối ưu và bảo vệ tuổi thọ của máy nén.
Sau khi hoàn thành quá trình nạp gas, kỹ sư tiếp tục kiểm tra:
Áp suất hút và áp suất đẩy.
Dòng điện máy nén.
Tốc độ giảm nhiệt.
Khả năng ổn định nhiệt độ.
Toàn bộ chương trình vận hành của tủ thử nghiệm.
Kết quả cho thấy:
Thiết bị đạt lại tốc độ giảm nhiệt theo thông số thiết kế.
Nhiệt độ thực tế bám sát nhiệt độ cài đặt.
Chu trình thử nghiệm được thực hiện ổn định.
Hệ thống lạnh hoạt động bình thường.
Tủ thử nghiệm Weiss Technik đã được đưa trở lại trạng thái vận hành ổn định và đáp ứng đầy đủ yêu cầu thử nghiệm của khách hàng.
Để tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik luôn hoạt động ổn định, VintechME khuyến nghị doanh nghiệp nên thực hiện bảo trì định kỳ từ 6 đến 12 tháng/lần.
Các hạng mục cần kiểm tra bao gồm:
Kiểm tra áp suất hệ thống lạnh.
Kiểm tra lượng môi chất lạnh.
Kiểm tra rò rỉ gas.
Vệ sinh dàn ngưng và dàn bay hơi.
Kiểm tra hiệu suất máy nén.
Kiểm tra quạt giải nhiệt.
Hiệu chuẩn cảm biến nhiệt độ và độ ẩm.
Kiểm tra tốc độ thay đổi nhiệt độ của tủ thử nghiệm.
Việc bảo trì định kỳ sẽ giúp phát hiện sớm các dấu hiệu suy giảm hiệu suất, hạn chế hư hỏng lớn và kéo dài tuổi thọ của thiết bị.
VintechME là đơn vị chuyên cung cấp dịch vụ sửa chữa, bảo trì và hiệu chuẩn các dòng tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik, Thermal Shock Chamber, Walk-in Chamber và nhiều thiết bị thử nghiệm môi trường khác.
Chúng tôi cung cấp các dịch vụ:
Kiểm tra và chẩn đoán lỗi tại hiện trường.
Sửa chữa hệ thống lạnh.
Phát hiện và xử lý rò rỉ môi chất lạnh.
Hút chân không và nạp gas đúng tiêu chuẩn.
Thay thế máy nén, van tiết lưu điện tử và các linh kiện hệ thống lạnh.
Hiệu chuẩn nhiệt độ và độ ẩm.
Bảo trì định kỳ và tối ưu hiệu suất thiết bị.
Hỗ trợ kỹ thuật trên toàn quốc.
Với đội ngũ kỹ sư giàu kinh nghiệm và quy trình kiểm tra chuyên nghiệp, VintechME cam kết mang đến giải pháp nhanh chóng, hiệu quả và tiết kiệm chi phí, giúp doanh nghiệp giảm thời gian dừng máy và đảm bảo các phép thử luôn đạt độ chính xác theo yêu cầu.
.jpg)
.jpg)
.jpg)
.jpg)
Nếu tủ thử nghiệm nhiệt độ – độ ẩm Weiss Technik của doanh nghiệp gặp các hiện tượng như:
Giảm nhiệt chậm hơn thông số thiết kế.
Không đạt tốc độ thay đổi nhiệt độ.
Máy nén hoạt động liên tục nhưng làm lạnh kém.
Nhiệt độ thực tế luôn chậm hơn nhiệt độ cài đặt.
Chu kỳ thử nghiệm kéo dài bất thường.
Hãy liên hệ VintechME để được đội ngũ kỹ sư hỗ trợ kiểm tra, chẩn đoán và sửa chữa nhanh chóng.
