Trong tháng 8/2026, đội ngũ kỹ thuật VintechME đã triển khai lắp đặt tủ thử nghiệm nhiệt ẩm cỡ lớn – Walk-in Test Chamber tại Bắc Ninh. Hệ thống được thiết kế với không gian thử nghiệm lớn, cho phép kiểm soát đồng thời nhiệt độ và độ ẩm, phục vụ các bài thử nghiệm môi trường cho sản phẩm, linh kiện và thiết bị công nghiệp.
Thiết bị được lắp đặt là Walk-in Constant Temperature and Humidity Chamber model RHPW-10BT, có thể tích danh nghĩa 10 m³, dải nhiệt độ từ -40°C đến +85°C và dải độ ẩm 30%RH đến 95%RH.
Nội dung
Walk-in Test Chamber hay tủ/phòng thử nghiệm nhiệt độ độ ẩm cỡ lớn là thiết bị mô phỏng các điều kiện môi trường nhiệt độ và độ ẩm khác nhau nhằm đánh giá khả năng hoạt động, độ bền và độ ổn định của sản phẩm.
Khác với các tủ thử nghiệm môi trường dạng cabinet thông thường, Walk-in Chamber có không gian thử nghiệm lớn, cho phép đưa các mẫu thử có kích thước lớn hoặc nhiều mẫu vào thử nghiệm cùng lúc.
Với model VTME-10BT được VintechME triển khai tại Bắc Ninh, kích thước bên trong của buồng thử đạt W2000 × H2000 × D2500 mm, trong khi kích thước tổng thể khoảng W2200 × H2450 × D3850 mm và khối lượng thiết bị khoảng 1.260 kg.
Theo tài liệu kỹ thuật của thiết bị, hệ thống được cấu hình với các thông số chính:
| Thông số | Giá trị |
|---|---|
| Model | VTME-10BT |
| Loại thiết bị | Walk-in Constant Temperature & Humidity Chamber |
| Thể tích danh nghĩa | 10 m³ |
| Kích thước bên trong | W2000 × H2000 × D2500 mm |
| Kích thước bên ngoài | W2200 × H2450 × D3850 mm |
| Khối lượng | Khoảng 1.260 kg |
| Dải nhiệt độ | -40°C đến +85°C |
| Độ dao động nhiệt độ | ±0,5°C |
| Độ lệch nhiệt độ | ±2,0°C, không tải |
| Dải độ ẩm | 30%RH – 95%RH |
| Độ dao động độ ẩm | Khoảng 2,5%RH |
| Tốc độ gia nhiệt | Khoảng 3°C/phút, không tải |
| Tốc độ làm lạnh | Khoảng 1°C/phút, không tải |
| Điều khiển | PID + SSR |
| Màn hình | Touchscreen 7 inch |
| Giao tiếp | USB, RS232 |
| Nguồn điện | AC 380V, 50Hz |
Các giá trị về tốc độ thay đổi nhiệt độ được nhà sản xuất công bố ở điều kiện không tải: gia nhiệt từ -40°C lên +85°C khoảng 3°C/phút và làm lạnh từ +20°C xuống -40°C khoảng 1°C/phút.
Một trong những điểm đáng chú ý của hệ thống là công nghệ Balanced Temperature and Humidity Control – BTHC kết hợp điều khiển PID và SSR.
Hệ thống có khả năng tự động điều khiển các chức năng làm lạnh, gia nhiệt, hút ẩm, tạo ẩm và bổ sung nước tạo ẩm, giúp duy trì điều kiện môi trường thử nghiệm theo chương trình đã thiết lập.
Bộ gia nhiệt sử dụng heater hợp kim nickel-chromium kết hợp điều khiển PID + SSR. Hệ thống tạo ẩm sử dụng phương pháp tạo hơi nước bão hòa và cũng được điều khiển bằng PID + SSR. Cảm biến nhiệt độ sử dụng PT100, kết hợp cảm biến độ ẩm điện tử.
Do có kích thước lớn, Walk-in Chamber được thiết kế dưới dạng các panel cách nhiệt và lắp ráp trực tiếp tại địa điểm sử dụng.
Vách cách nhiệt sử dụng panel sandwich PU dày 100 mm, với vật liệu polyurethane mật độ trên 40 kg/m³. Các vị trí kết nối sử dụng gioăng PE và cơ cấu khóa nhằm tăng khả năng làm kín của buồng thử. Theo tài liệu nhà sản xuất, kết cấu vật liệu đáp ứng yêu cầu chống cháy cấp B1 theo GB8624-1997.
Phần sàn được gia cường và sử dụng tấm inox chống trượt dày 3 mm, với tải trọng phân bố được công bố lên tới 1.000 kg/m².
Đây là một ưu điểm quan trọng đối với các ứng dụng cần thử nghiệm sản phẩm hoặc cụm linh kiện có kích thước và khối lượng lớn.
Tủ được thiết kế cửa lớn dạng hai cánh, sử dụng hai lớp gioăng silicone chịu nhiệt và hệ thống gia nhiệt chống ngưng tụ tại khung cửa.
Hai cửa sổ quan sát kính chân không nhiều lớp kích thước khoảng 400 × 700 mm được tích hợp chức năng chống đọng sương. Phía trước cửa có thể bố trí ramp hỗ trợ vận chuyển mẫu thử bằng xe nâng.
Những đặc điểm này giúp quá trình đưa mẫu lớn vào buồng thử, bố trí thiết bị đo và theo dõi thử nghiệm thuận tiện hơn so với tủ thử nghiệm môi trường kích thước nhỏ.
Walk-in Test Chamber RHPW-10BT sử dụng hệ thống giải nhiệt bằng cooling tower kết hợp condenser giải nhiệt nước dạng shell-and-tube. Hệ thống điều khiển có khả năng tự động điều chỉnh hoạt động của hệ thống lạnh theo điều kiện thử nghiệm.
Không khí bên trong buồng được tuần hoàn bằng quạt ly tâm kết hợp hệ thống phân phối khí nhằm hỗ trợ duy trì nhiệt độ và độ ẩm đồng đều trong không gian thử nghiệm.
Đối với một Walk-in Chamber có thể tích tới 10 m³, việc bố trí và kiểm tra hệ thống tuần hoàn khí là một trong những công đoạn quan trọng trong quá trình lắp đặt và commissioning.
Thiết bị được trang bị màn hình điều khiển cảm ứng 7 inch, hỗ trợ lập chương trình nhiệt độ – độ ẩm, theo dõi trạng thái hoạt động và kết nối dữ liệu.
Các giao tiếp USB và RS232 được tích hợp trên hệ thống điều khiển.
Nhờ khả năng lập chương trình, người vận hành có thể thiết lập các chu trình thử nghiệm nhiệt độ và độ ẩm theo yêu cầu của từng sản phẩm thay vì phải điều chỉnh thủ công từng điều kiện thử.
Đối với một tủ thử nghiệm nhiệt ẩm cỡ lớn mà người vận hành có thể đi vào bên trong, yếu tố an toàn đặc biệt quan trọng.
Theo cấu hình thiết bị, hệ thống được trang bị nhiều cấp bảo vệ như bảo vệ quá nhiệt, chống rò điện, bảo vệ quá dòng/quá tải, bảo vệ hệ thống máy nén và các chức năng cảnh báo liên quan.
Đặc biệt, cửa buồng thử có cơ cấu cho phép mở từ bên trong, giúp người vận hành thoát ra trong trường hợp khẩn cấp. Thiết bị cũng có nút dừng khẩn cấp bên trong và đèn trạng thái bên ngoài.
Không giống các tủ thử nghiệm nhỏ chỉ cần đưa vào vị trí và đấu nguồn điện, quá trình lắp đặt Walk-in Test Chamber cần chuẩn bị đồng bộ nhiều điều kiện hạ tầng.
Theo tài liệu kỹ thuật, khu vực lắp đặt cần có mặt sàn bằng phẳng, thông gió tốt, tránh rung động mạnh và tránh nguồn điện từ trường mạnh. Điều kiện môi trường vận hành được quy định trong khoảng 5°C – 35°C, RH ≤85% và áp suất khí quyển 86–106 kPa.
Nguồn cấp của hệ thống là AC 380V, tần số 50 ±0,5 Hz; điện trở nối đất bảo vệ yêu cầu nhỏ hơn 4 Ω. Thiết bị cần được bố trí thiết bị đóng cắt nguồn riêng phù hợp tại khu vực lắp đặt.
Ngoài nguồn điện, hệ thống còn yêu cầu chuẩn bị nguồn nước cho hệ thống tạo ẩm và hệ thống giải nhiệt theo cấu hình thực tế của thiết bị.
Trong dự án tháng 8/2026 tại Bắc Ninh, đội ngũ kỹ thuật VintechME thực hiện triển khai hệ thống Walk-in Chamber tại địa điểm khách hàng.
Với thiết bị có kích thước tổng thể lên tới khoảng 2,2 × 2,45 × 3,85 m, việc triển khai không chỉ dừng ở việc đấu nối thiết bị mà cần phối hợp nhiều hạng mục như vị trí lắp đặt, panel buồng thử, hệ thống lạnh, điện điều khiển, đường nước, thoát nước và các điều kiện hạ tầng liên quan. Tài liệu kỹ thuật cũng xác định loại thiết bị này được lắp ráp và lắp đặt tại hiện trường.
Sau quá trình lắp đặt, các chức năng chính của hệ thống cần được kiểm tra trước khi đưa thiết bị vào vận hành, bao gồm khả năng điều khiển nhiệt độ – độ ẩm, hệ thống làm lạnh, gia nhiệt, tạo ẩm, tuần hoàn không khí, điều khiển, cảnh báo và các chức năng an toàn.
Việc hoàn thành dự án tiếp tục bổ sung kinh nghiệm thực tế của VintechME trong lĩnh vực lắp đặt, vận hành và hỗ trợ kỹ thuật các hệ thống thử nghiệm môi trường, đặc biệt đối với những thiết bị Walk-in có kích thước lớn và yêu cầu tích hợp nhiều hệ thống phụ trợ.

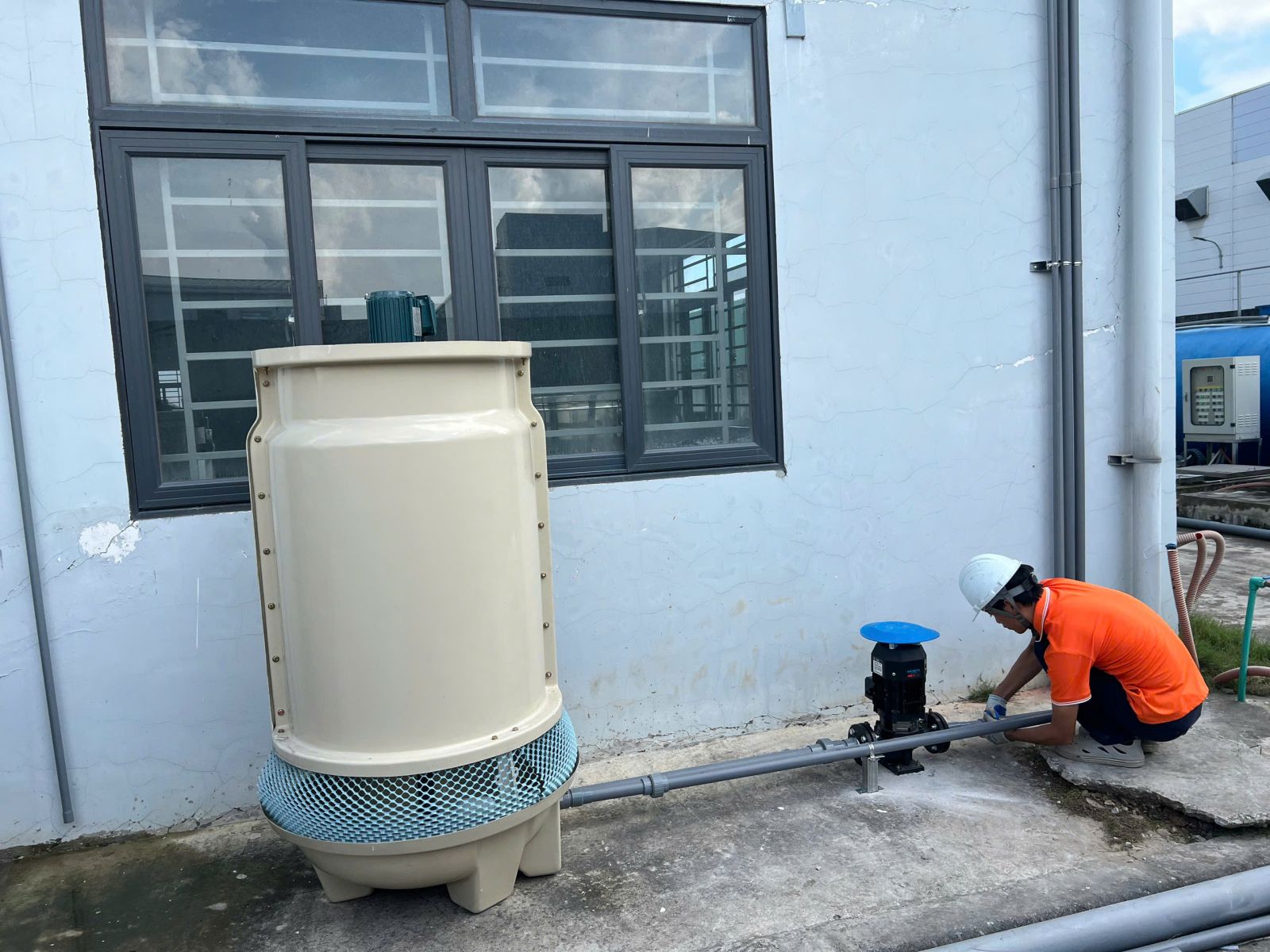

Lắp đặt hệ thống tháp nước giải nhiệt

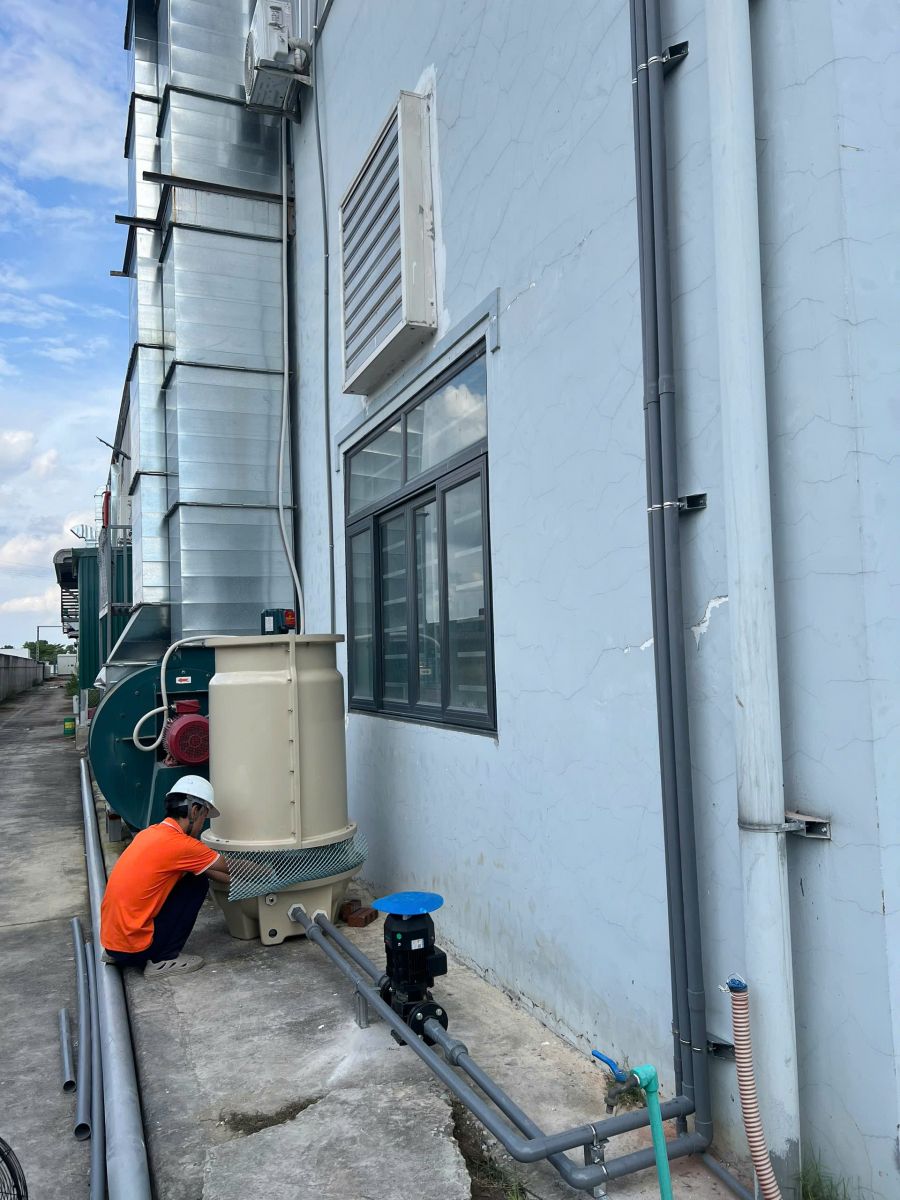

Kết nối tháp nước giải nhiệt làm mát với tủ nhiệt ẩm cỡ lớn

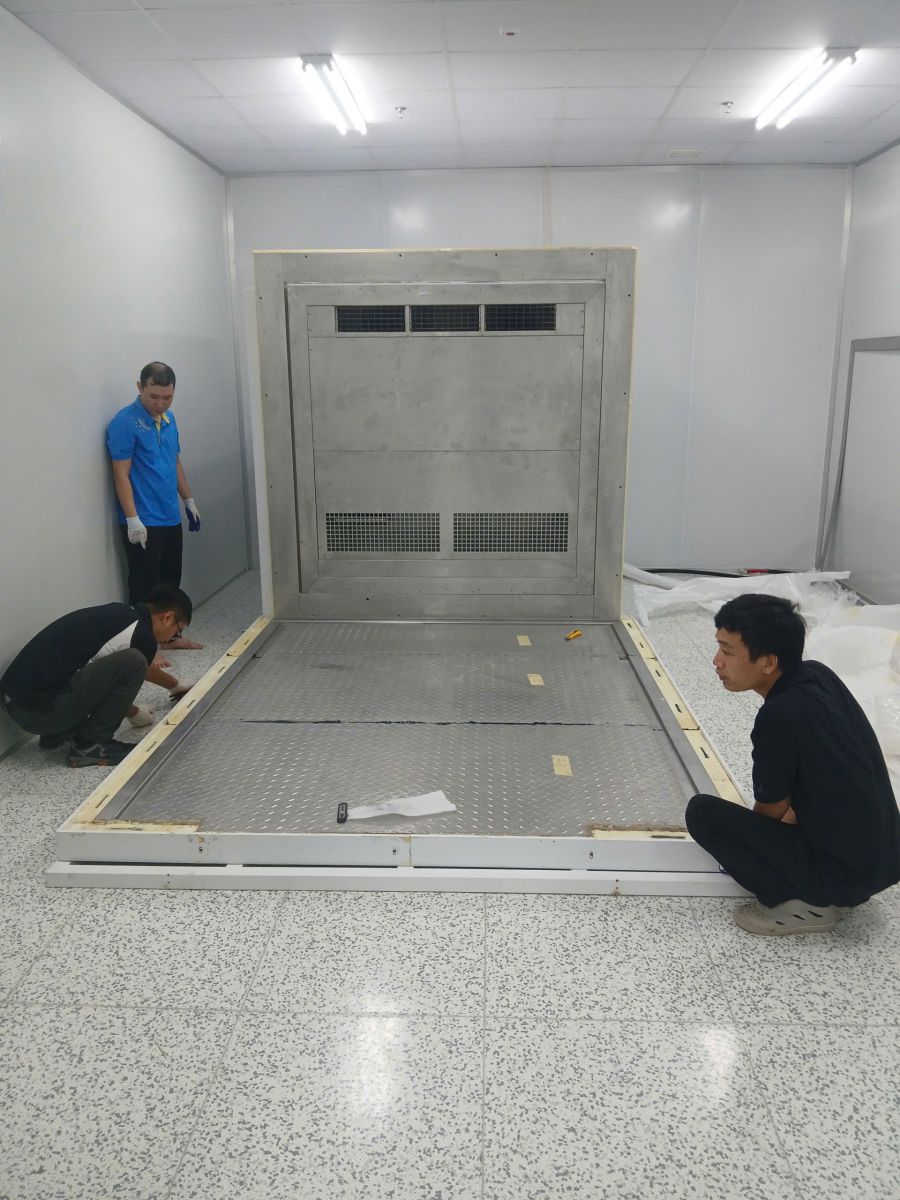

Lắp tấm panel vách tủ

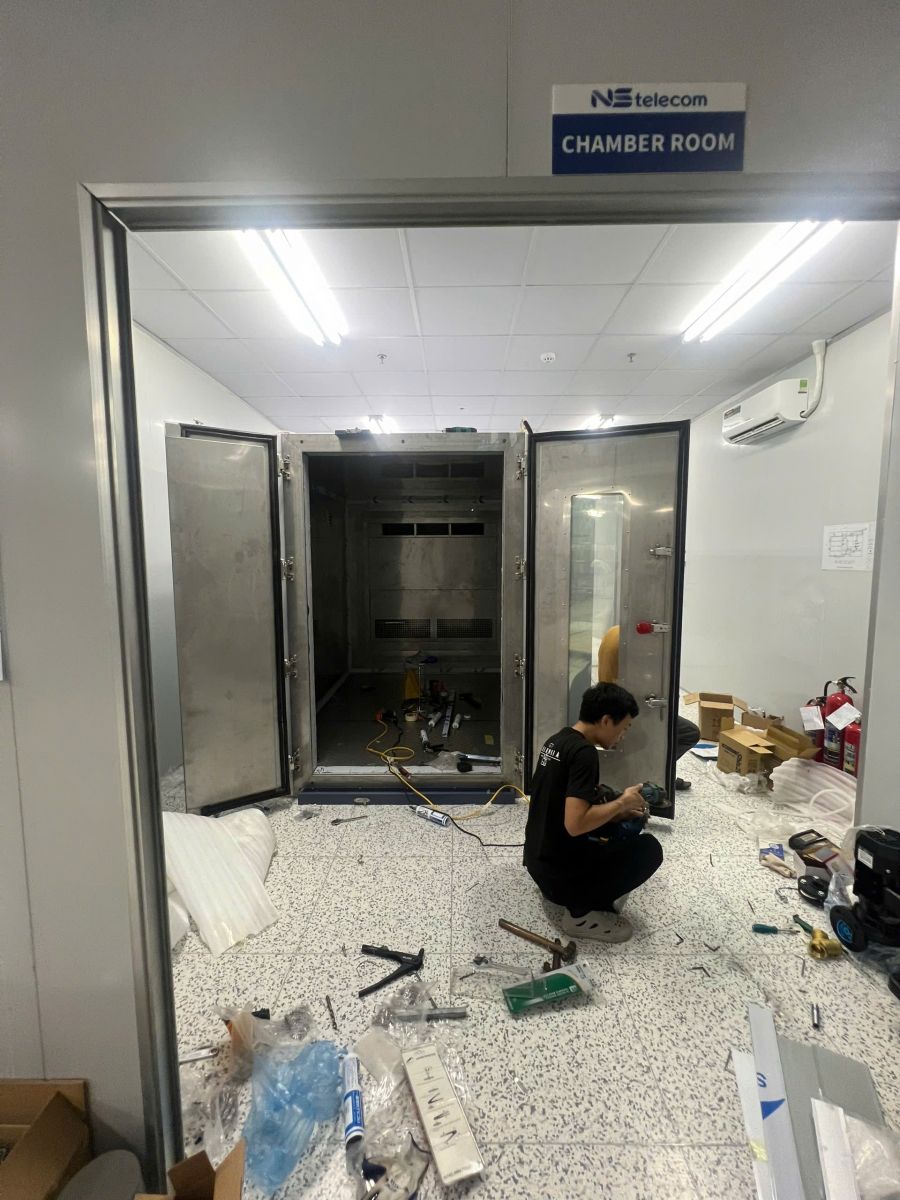

Lắp đặt cánh cửa của tủ thử nghiệm nhiệt ẩm cỡ lớn

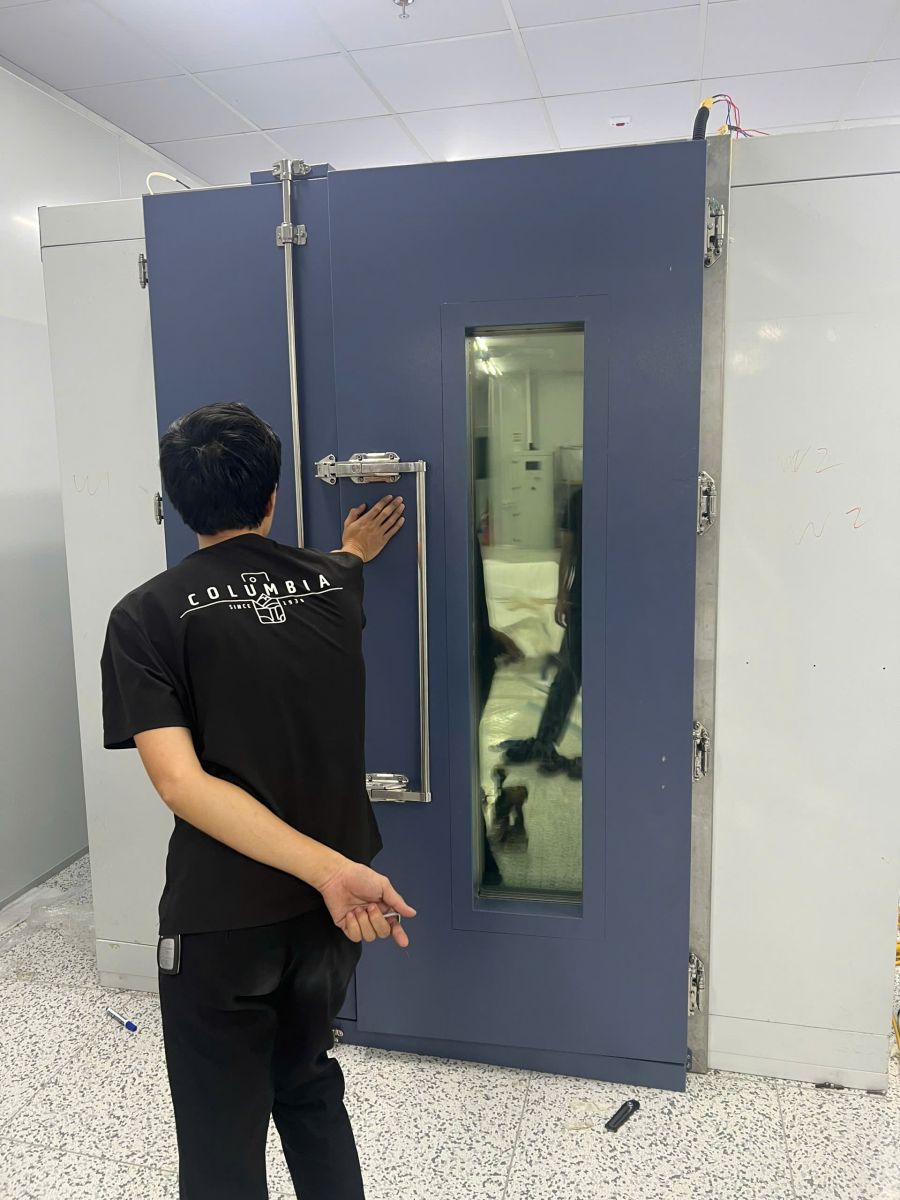

Kiểm tra và điều chỉnh cánh cửa tủ nhiệt ẩm cỡ lớn

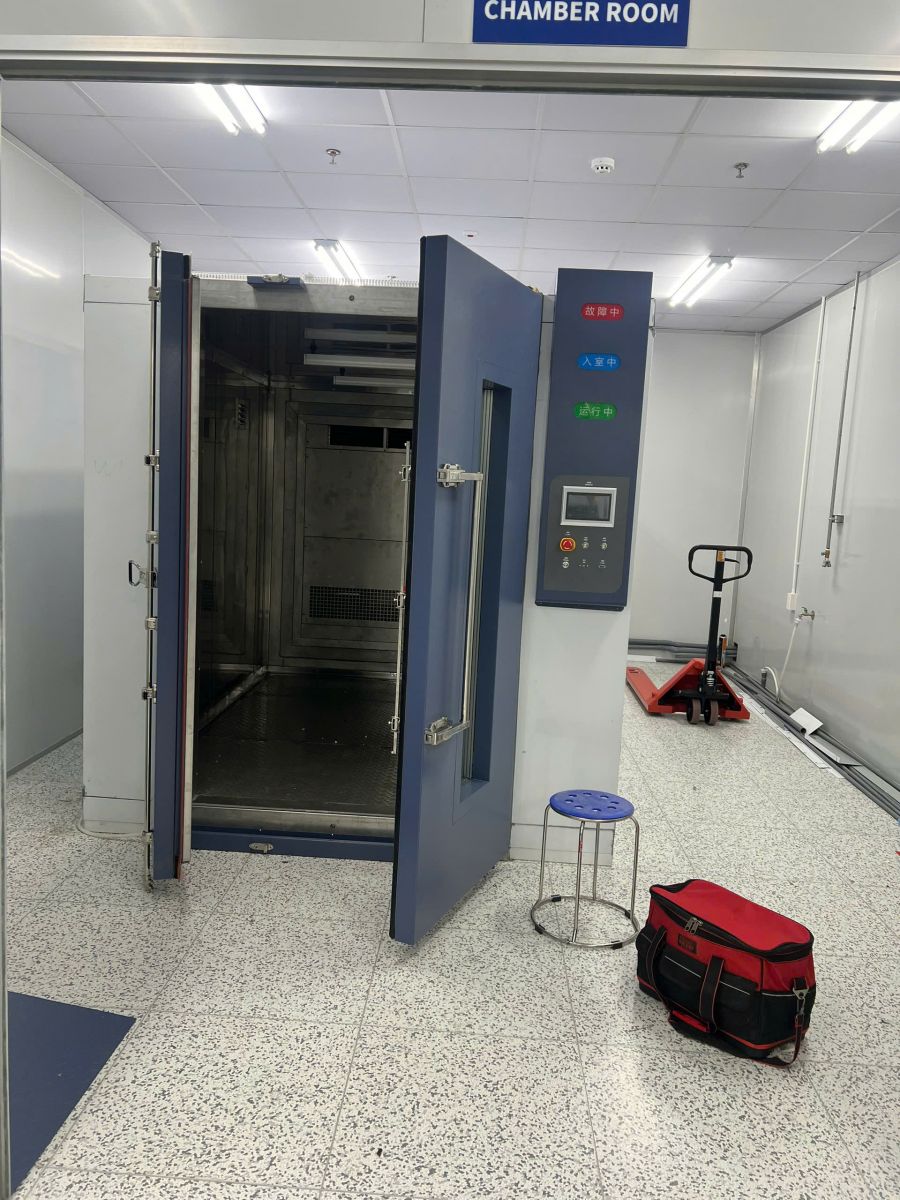

Hoàn thành lắp đặt và chạy thử
Walk-in Temperature & Humidity Chamber phù hợp với các doanh nghiệp và phòng thử nghiệm cần đánh giá sản phẩm trong nhiều điều kiện môi trường khác nhau. Không gian thử nghiệm lớn đặc biệt hữu ích khi cần thử nhiều mẫu đồng thời hoặc các cụm sản phẩm có kích thước lớn.
Hệ thống có thể được sử dụng trong các lĩnh vực như ô tô và linh kiện ô tô, điện – điện tử, thiết bị công nghiệp, vật liệu, sản phẩm nhựa – cao su, thiết bị cơ khí và hoạt động nghiên cứu phát triển sản phẩm.
Tùy theo tiêu chuẩn và yêu cầu kỹ thuật của từng sản phẩm, người sử dụng có thể thiết lập profile nhiệt độ – độ ẩm phù hợp để thực hiện các chương trình đánh giá môi trường.
Bên cạnh cung cấp thiết bị, năng lực triển khai tại hiện trường đóng vai trò quan trọng đối với các hệ thống thử nghiệm môi trường cỡ lớn.
VintechME cung cấp các giải pháp liên quan đến tủ thử nghiệm nhiệt độ, tủ thử nghiệm nhiệt ẩm, Walk-in Test Chamber, buồng thử môi trường, hệ thống thử rung và các thiết bị thử nghiệm độ tin cậy, đồng thời hỗ trợ khách hàng trong quá trình lắp đặt, vận hành và bảo trì thiết bị.
Nếu doanh nghiệp đang có nhu cầu đầu tư mới, lắp đặt hoặc cần hỗ trợ kỹ thuật cho Walk-in Temperature & Humidity Chamber, VintechME có thể tư vấn giải pháp phù hợp với yêu cầu thử nghiệm và điều kiện hạ tầng thực tế.
